Pemodelan Data ERD

bundet

Pemodelan sistem database dapat dilakukan melalui pendekatan perancangan secara konseptual yaitu Entity Relationship Diagram(ERD atau Er Diagram).

Entity Relationship Diagram (ERD) adalah diagram yang menggambarkan keterhubungan antar entitas.

Entitas adalah sebuah obyek yang ada (exist) dan dapat dibedakan dengan obyek yang lain yang dapat diidentifikasi dalam lingkungan pemakai.

Setiap entitas memiliki atribut sebagaiketerangan dari entitas, misalnya entitas mahasiswa, yang memilikiatribut: nim, nama dan alamat.

Contoh notasi ERD

Relasi & Rasio Kardinalitas

Menjelaskan batasan jumlah keterhubungan satu entity dengan entity lainnya. Jenis Cardinality Ratio.

1 : 1 (One-To-One)

Sebuah entity A diasosiasikan pada sebuah entity B, dan sebuah entity B diasosiasikan dengan paling banyak sebuah entity A.

1 : M (One-To-Many)

Sebuah entity A diasosiasikan dengan sejumlah entity B, tetapi entity B dapat diasosiasikan paling banyak satu entity A.

M : 1 (Many-To-One)

Suatu entity A dapat diasosiasikan dengan paling banyak sebuah entity B, tetapi entity B dapat diasosiasikan dengan sejumlah entity di A.

M : M (Many – To – Many)

Relasi ini menunjukkan bahwa setiap entitas pada himpunan entitas A berhubungan dengan banyak entitas dalam himpunan entitas B. Dan setiapentitas pada himpunan entitas B berhubungan banyak dengan banyak entitaspada himpunan entitas A. Relasi ini merupakan gabungan relasi One-to-Many dengan Many-to-One.

Key

Setiap entitas memiliki kunci primer (primary key). Kunci primer adalah atribut atau sejumlah atributyang menjadi pembeda setiap baris dalam relasi. Kunci primer biasa dinyatakan dengan garis bawah.

Pemetaan ERD ke Tabel

Tranformasi Diagram ER ke Relasi

Memetakan Entitas

Pemetaan Hubungan 1 to M

Pemetaan Hubungan M to M

bundet

Perancangan Antar Muka Pengguna

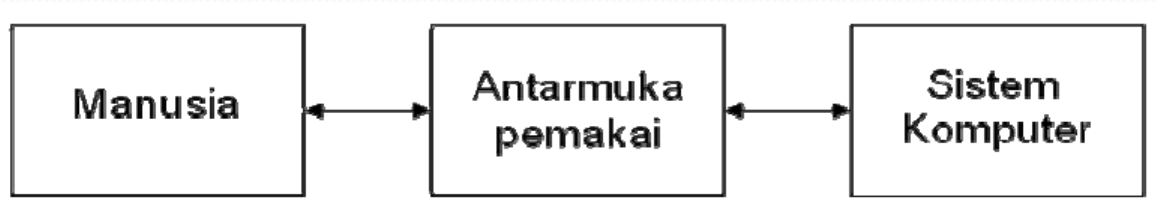

Merupakan bagian sistem yang dikendalikan oleh pengguna untuk mencapai dan melaksanakan fungsi-fungsi suatu sistem. Antarmuka pengguna menggabungkan elemen sistem, pengguna dan interaksi diantara keduanya.

Cara Pendekatan

Jenis program aplikasi:

Special purpose software
General purpose software.

User-centered design approach: perancang dan user bersama-sama membuat tampilan antarmuka. User design approach: hanya user yang membuat tampilan antarmuka centered design approach: hanya perancang yang membuat tampilan antarmuka.

Special Purpose Software

Yaitu program aplikasi untuk keperluan khusus dengan user yang khusus pula (special purpose software). Kelompok user dapat dengan mudah diperkirakan, baik dari segi keahlian maupun ragam antarmuka yang akan digunakan. Mis: program inventori gudang, pengelolaan data akademis mahasiswa, pelayanan reservasi hotel.

Pendekatan yang digunakan:

User-centered design approach
User design approach.

General Purpose Software

Yaitu program aplikasi yang akan digunakan oleh berbagaimacam kalangan user. Perancang dapat melakukan ‘pemaksaan’ kepada user untukmenerima tampilan antarmukanya, walaupun dapatmemberikan dampak program tersebut tidak laku. Salah satu cara yang dapat dilakukan adalah user dapatmelakukan perubahan tampilan sesuai dengan keinginannyasendiri (customization), mis: merubah warna dasar, pengaturan desktop, wallpaper, screensaver, dll.

Pendekatan yang digunakan adalah centered design approach.

Hal-hal yang harus di perhatikan dalam membuat antarmuka pengguna:

User friendly

antarmuka yang bagus, mudah dioperasikan, mudah dipelajari dan pengguna merasa nyaman menggunakan antarmuka tersebut.

Berkualitas tinggi

sehingga bisa beredar luas, dikagumi banyak orang dan sering ditiru.

Sifat antarmuka pengguna

Keluwesan

sistem harus dapat menyesuaikan diri dengan keinginan pengguna
dengan memberikan kesempatan untuk memenuhi kebutuhan pribadinya
customizing sistem
Faktor keluwesan akan memanjakan pengguna agar ia dapat mendapatkan apa yang ia inginkan.

Konsistensi

Konsistensi harus diterapkan pada semua aspek perancangan antarmuka pengguna.
Layout : konsisten menggunakan tampilan sehingga user tahu dimana harus melihat instruksi, pesan eror dan status suatu informasi.
Commands : berhubungan dengan penggunaan nama perintah/instruksi, standard key dan sintak. Misalnya : ESC selalu dipakai untuk cancel dan F1 selalu dipakai untuk menampilkan help
Format data entry : menggunakan format standar yang mudah dimengerti user.

Umpan Balik

Program yang baik, program yang dapat memberikan umpan balik kepada pengguna tentang apa yang akan dikerjakan dikerjakan, yang sedang dikerjakan, yang telah dikerjakan. Contoh:

Jika program memerlukan masukan, masukan apa saja yang diinginkan oleh program saat itu
Menghasilkan suatu perubahan yang nampak pada interface, misal: “MAIL HAS BEEN SENT” saat merespon “SEND”.

Efisiensi

Efisiensi dalam sistem komputer yang melibatkan unjuk kerja manusia-komputer secara bersama-sama, throughput (kecepatan rata-rata).

Dampak perancangan antar muka yang baik:

Peningkatan produktifitas
Mengurangi biaya pelatihan pegawai
Kepuasan pengguna.
