Mengenal MotionLayout

bundet

Pembahasan sebelumnya terkait MotionLayout, kita telah mengenal tentang:

basic motion
swipe handling
custom attribute interpolation
keyframes

Sementara itu, pada kesempatan ini kita akan membahas bagaimana menggunakan MotionLayout, mengintegrasikannya ke CoordinatorLayout, DrawerLayout, atau ViewPager.

Menggunakan MotionLayout dengan CoordinatorLayout

Perhatikan bahwa MotionLayout dapat digunakan untuk mengimplementasikan perilaku yang mirip seperti CoordinatorLayout. Kami akan menunjukkan contohnya di artikel yang akan datang.

Cara mudah untuk memanfaatkan MotionLayout adalah menggunakannya untuk menentukan bagaimana beberapa bagian konten layar dapat dianimasikan. Dengan cara ini, Anda dapat menambahkan gerakan yang lebih menarik ke tata letak yang ada.

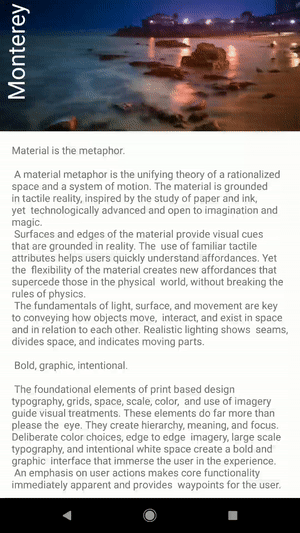

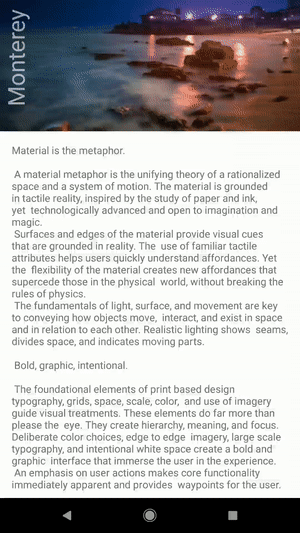

Misalnya, Anda mungkin ingin membuat layar berikut.

Ide umumnya adalah mengganti elemen Toolbar di AppBarLayout dengan MotionLayout. Kami kemudian membiarkan CoordinatorLayout memicu progress animasi.

Anda dapat mengontrol posisi transisi MotionLayout dengan memanggil setProgress(), kita dapat membuat sub kelas sederhana untuk melakukannya secara otomatis dengan mendengarkan perubahan offset AppBarLayout.

import android.content.Context
import android.support.constraint.motion.MotionLayout
import android.support.design.widget.AppBarLayout
import android.util.AttributeSet

class CollapsibleToolbar @JvmOverloads constructor(
        context: Context, attrs: AttributeSet? = null, defStyleAttr: Int = 0
) : MotionLayout(context, attrs, defStyleAttr), AppBarLayout.OnOffsetChangedListener {

    override fun onOffsetChanged(appBarLayout: AppBarLayout?, verticalOffset: Int) {
        progress = -verticalOffset / appBarLayout?.totalScrollRange?.toFloat()!!
    }

    override fun onAttachedToWindow() {
        super.onAttachedToWindow()
        (parent as? AppBarLayout)?.addOnOffsetChangedListener(this)
    }
}

File XML CoordinatorLayout gunakan sub kelas ini sebagai ganti Toolbar.

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/content"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="false"
    android:background="@color/contentBackground">

    <android.support.design.widget.AppBarLayout
        android:id="@+id/app_bar"
        android:layout_width="match_parent"
        android:layout_height="@dimen/app_bar_height"
        android:theme="@style/AppTheme.AppBarOverlay">

        <include layout="@layout/motion_09_coordinatorlayout_header"/>

    </android.support.design.widget.AppBarLayout>

    <include layout="@layout/content_scrolling" />

</android.support.design.widget.CoordinatorLayout>

Satu-satunya hal yang harus dilakukan adalah membuat file MotionLayout yang berisi tampilan yang ingin kita animasikan. Di sini kita memiliki ImageView yang berfungsi sebagai latar belakang, dan TextView.

<?xml version="1.0" encoding="utf-8"?>
<com.google.androidstudio.motionlayoutexample.utils.CollapsibleToolbar
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/motionLayout"
    app:layoutDescription="@xml/scene_09"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:minHeight="50dp"
    android:fitsSystemWindows="false"
    app:layout_scrollFlags="scroll|enterAlways|snap|exitUntilCollapsed">

    <ImageView
        android:id="@+id/background"
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:background="@color/colorAccent"
        android:scaleType="centerCrop"
        android:src="@drawable/monterey"/>

    <TextView
        android:id="@+id/label"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:transformPivotX="0dp"
        android:transformPivotY="0dp"
        android:text="Monterey"
        android:textColor="#FFF"
        android:textSize="32dp" />

</com.google.androidstudio.motionlayoutexample.utils.CollapsibleToolbar>

Terakhir, animasinya sendiri dapat didefinisikan dalam MotionScene.

<?xml version="1.0" encoding="utf-8"?>
<MotionScene
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto">

    <Transition
        motion:constraintSetStart="@+id/start"
        motion:constraintSetEnd="@+id/end" />

    <ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@+id/background"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:alpha="1.0"
            motion:layout_constraintBottom_toBottomOf="parent"/>
        <Constraint
            android:id="@+id/label"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:rotation="-90.0"
            motion:layout_constraintBottom_toBottomOf="@+id/background"
            motion:layout_constraintStart_toStartOf="parent"/>
    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@+id/background"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:alpha="0.2"
            motion:layout_constraintBottom_toBottomOf="parent"/>
        <Constraint
            android:id="@+id/label"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginStart="8dp"
            android:layout_marginBottom="8dp"
            android:rotation="0.0"
            motion:layout_constraintBottom_toBottomOf="@+id/background"
            motion:layout_constraintStart_toStartOf="parent" />
    </ConstraintSet>
</MotionScene>

Menggunakan MotionLayout dengan DrawerLayout

DrawerLayout adalah kelas lain yang disediakan oleh framework Android untuk menampilkan panel samping. Kita mungkin ingin membuatnya tampak lebih beda dan lebih menarik.

Mirip dengan apa yang kami lakukan untuk mengintegrasikan MotionLayout dengan CoordinatorLayout / AppBarLayout, kami dapat membuat subkelas kecil yang secara otomatis akan menyetel progress MotionLayout.

import android.content.Context
import android.support.constraint.motion.MotionLayout
import android.support.v4.widget.DrawerLayout
import android.util.AttributeSet
import android.view.View

class DrawerContent @JvmOverloads constructor(
        context: Context, attrs: AttributeSet? = null, defStyleAttr: Int = 0
) : MotionLayout(context, attrs, defStyleAttr), DrawerLayout.DrawerListener {
    override fun onDrawerStateChanged(newState: Int) {
    }

    override fun onDrawerSlide(drawerView: View, slideOffset: Float) {
        progress = slideOffset
    }

    override fun onDrawerClosed(drawerView: View) {
    }

    override fun onDrawerOpened(drawerView: View) {
    }

    override fun onAttachedToWindow() {
        super.onAttachedToWindow()
        (parent as? DrawerLayout)?.addDrawerListener(this)
    }
}

Subclass ini akan secara otomatis menyetel progress dengan nilai slideOffset, dari callback onDrawerSlide(). Dengan menggunakan subclass ini, kita dapat dengan mudah mengintegrasikan MotionLayout di DrawerLayout.

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/motionLayout"
    android:background="@color/colorPrimaryDark">

    <include layout="@layout/motion_12_drawerlayout_content"/>

    <include layout="@layout/motion_13_drawerlayout_menu"/>

</android.support.v4.widget.DrawerLayout>

File motion_12_drawerlayout_content.xml hanya tata letak yang isinya sama seperti contoh CoordinatorLayout sebelumnya.

File menu menggunakan MotionLayout (atau lebih tepatnya, subkelas DrawerContent yang telah kita buat).

<?xml version="1.0" encoding="utf-8"?>
<com.google.androidstudio.motionlayoutexample.utils.DrawerContent
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/menu"
    android:layout_width="180dp"
    android:layout_height="match_parent"
    android:layout_gravity="start"
    app:layoutDescription="@xml/scene_13_menu"
    android:background="@color/colorPrimaryDark">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="32dp"
        android:text="Monterey"
        android:textSize="20sp"
        android:textStyle="italic"
        android:typeface="serif"
        android:textColor="#FFF"
        app:layout_constraintBottom_toTopOf="@+id/textView3"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.5"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.0"
        app:layout_constraintVertical_chainStyle="packed" />

    <TextView
        android:id="@+id/textView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="16dp"
        android:text="Information"
        app:fontFamily="sans-serif-smallcaps"
        android:textColor="#FFF"
        app:layout_constraintBottom_toTopOf="@+id/textView4"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.5"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/view" />

    <TextView
        android:id="@+id/textView4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="16dp"
        android:text="Directions"
        app:fontFamily="sans-serif-smallcaps"
        android:textColor="#FFF"
        app:layout_constraintBottom_toTopOf="@+id/textView5"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.5"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/textView2" />

    <TextView
        android:id="@+id/textView5"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="16dp"
        android:text="Sight-Seeing"
        app:fontFamily="sans-serif-smallcaps"
        android:textColor="#FFF"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.5"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/textView4" />

    <View
        android:id="@+id/view"
        android:background="#c2c1c1"
        android:layout_width="100dp"
        android:layout_height="1dp"
        android:layout_marginTop="16dp"
        app:layout_constraintBottom_toTopOf="@+id/textView2"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.5"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/textView3" />

    <TextView
        android:id="@+id/textView3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="California"
        android:textColor="#FFF"
        app:fontFamily="cursive"
        app:layout_constraintBottom_toTopOf="@+id/view"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.5"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/textView" />
</com.google.androidstudio.motionlayoutexample.utils.DrawerContent>

File MotionScene hanya memutar elemen yang berbeda (periksa atribut rotasi antara ConstraintSet awal dan akhir)

<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto">

    <Transition
        motion:constraintSetEnd="@+id/end"
        motion:constraintSetStart="@+id/start"
        motion:duration="250" />

    <ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@+id/textView"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="32dp"
            android:rotation="90"
            android:translationX="100dp"
            motion:layout_constraintBottom_toTopOf="@+id/textView3"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toTopOf="parent"
            motion:layout_constraintVertical_chainStyle="spread" />

        <Constraint
            android:id="@+id/textView2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="16dp"
            android:rotation="90"
            android:translationX="100dp"
            motion:layout_constraintBottom_toTopOf="@+id/textView4"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toBottomOf="@+id/view" />

        <Constraint
            android:id="@+id/textView4"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="16dp"
            android:rotation="90"
            android:translationX="100dp"
            motion:layout_constraintBottom_toTopOf="@+id/textView5"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toBottomOf="@+id/textView2" />

        <Constraint
            android:id="@+id/textView5"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="16dp"
            android:rotation="90"
            android:translationX="100dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toBottomOf="@+id/textView4" />

        <Constraint
            android:id="@+id/view"
            android:layout_width="100dp"
            android:layout_height="1dp"
            android:layout_marginTop="16dp"
            android:rotation="90"
            android:translationX="100dp"
            motion:layout_constraintBottom_toTopOf="@+id/textView2"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toBottomOf="@+id/textView3" />

        <Constraint
            android:id="@+id/textView3"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:rotation="90"
            android:translationX="100dp"
            motion:layout_constraintBottom_toTopOf="@+id/view"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toBottomOf="@+id/textView" />
    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@+id/textView"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="32dp"
            motion:layout_constraintBottom_toTopOf="@+id/textView3"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintHorizontal_bias="0.5"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toTopOf="parent"
            motion:layout_constraintVertical_bias="0.0"
            motion:layout_constraintVertical_chainStyle="packed" />

        <Constraint
            android:id="@+id/textView2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="16dp"
            motion:layout_constraintBottom_toTopOf="@+id/textView4"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintHorizontal_bias="0.5"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toBottomOf="@+id/view" />

        <Constraint
            android:id="@+id/textView4"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="16dp"
            motion:layout_constraintBottom_toTopOf="@+id/textView5"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintHorizontal_bias="0.5"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toBottomOf="@+id/textView2" />

        <Constraint
            android:id="@+id/textView5"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="16dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintHorizontal_bias="0.5"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toBottomOf="@+id/textView4" />

        <Constraint
            android:id="@+id/view"
            android:layout_width="100dp"
            android:layout_height="1dp"
            android:layout_marginTop="16dp"
            motion:layout_constraintBottom_toTopOf="@+id/textView2"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintHorizontal_bias="0.5"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toBottomOf="@+id/textView3" />

        <Constraint
            android:id="@+id/textView3"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            motion:layout_constraintBottom_toTopOf="@+id/view"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintHorizontal_bias="0.5"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toBottomOf="@+id/textView" />
    </ConstraintSet>

</MotionScene>
