Substansi:
- Perbedaan antara sistem Digital dengan sistem Analog
- NOT GATE / INVERTER (membalik)
- Tabel kebenaran NOT GATE
- 7404
- OR GATE
- Tabel Kebenaran OR
- 7432
- AND GATE
- Tebel Kebenaran AND GATE
- 7408
- NAND GATE
- Tabel kebenaran NAND GATE
- 7400
- NOR GATE
- Tabel kebenaran NOR GATE
- 7402
- EX-OR GATE (Exclusive - OR)
- Tebel kebenaran EX-OR
- 7486
- EX-NOR GATE (Exclusive - NOR)
- Tabel kebenaran EX-NOR GATE
- 74286
- TABEL SIMULASI GERBANG LOGIKA
1. Perbedaan antara sistem Digital dengan sistem Analog:
| DIGITAL | ANALOG |
|--------------------------------------------|---------------------------------------|
| Penunjuk angka | Penunjuk jarum |
| Komponen digital | Komponen analog |
| Gelombang kotak | Gelombang sinus |
| Tegangan 3 volt, 5 volt, 12 volt, 15 volt | Tegangan yang dibutuhkan lebih besar |
| Daya kecil | Daya yang dibutuhkan lebih besar |
| Sensitive terhadap temperatur dan getaran | Tahan terhadap temperatur dan getaran |
2. NOT GATE / INVERTER (membalik)
Symbol

Jika input NOT Gate diberi logika 1, maka pada output akan mengeluarkan logika 0, dalam sistem digital besarnya nilai tegangan logika 1 = 5 volt dan 0 = 0 volt.

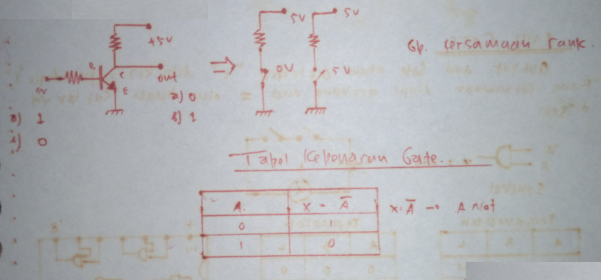

Persamaan dalam rangkaian elektronika dapat digambarkan dengan sebuah rangkaian transistor, perhatikan gambar dibawah ini:

IC jenis TTL (transistor-transistor logic) pada NOT Gate, memiliki schematic logika seperti dibawah ini:
3. 7404

4. OR GATE
Symbol

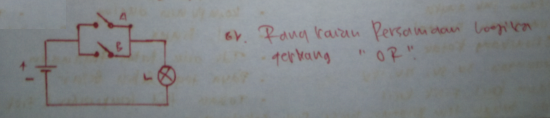

Output gerbang OR akan berlogika 1, jika salah satu atau kedua inputnya berlogika 1. logika gerbang or sama dengan dua saklar yang terhubung paralel, selengkapnya perhatikan gambar dibawah ini:

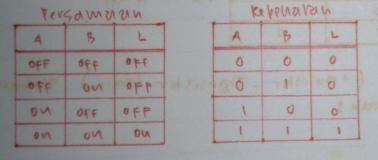

Tabel Kebenaran OR

IC jenis TTL (transistor-transistor logic) pada OR Gate, memiliki schematic logika seperti dibawah ini:
5. 7432

6. AND GATE
symbol

Output And Gate akan berlogic 1 jika ke 2 input And Gate berlogic 1. Persamaan rangkaiannya adalah seperti pada gambar dibawah ini:

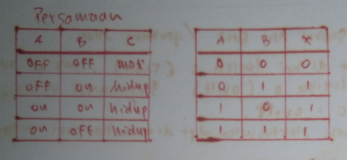

Tebel Kebenaran AND GATE

IC jenis TTL (transistor-transistor logic) pada AND Gate, memiliki schematic logika seperti dibawah ini:
7. 7408

Kombinasi gerbang dasar akan membentuk gerbang yang baru, antara lain:
8. NAND GATE
Symbol

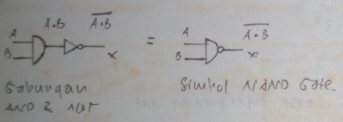

Adalah gabungan dari logika AND dan logika NOT. Output NAND Gate akan berlogika 1, jika salah satu atau seluruh inpuntnya berlogika 0.
Tabel kebenaran NAND GATE

9. 7400

10. NOR GATE
Symbol

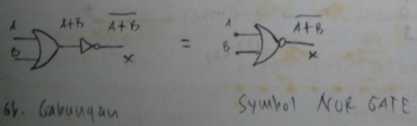

Adalah gabungan dari logika NOT dan OR. Output NOR GATE akan berlogika 1, jika semua input berlogika 0.
Tabel kebenaran NOR GATE

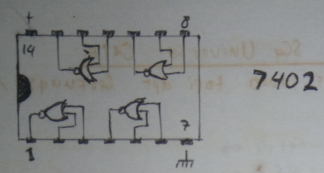

11. 7402

12. EX-OR GATE (Exclusive - OR)
Symbol

Merupakan kombinasi gerbang logika OR yang dirancang secara exclusive, perhatikan struktur logikanya pada gambar disamping!, Output EX-OR akan berlogika 1 jika kedua inputnya berbeda (0 dan 1 atau 1 dan 0).
Tebel kebenaran EX-OR

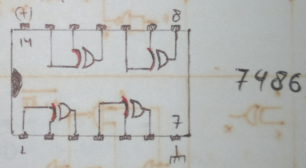

13. 7486

14. EX-NOR GATE (Exclusive - NOR)
Symbol

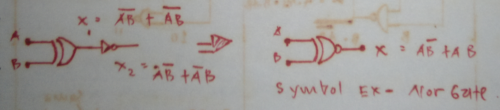

Merupakan kombinasi logika Nor yang dirancang secara exclusive, perhatikan struktur logikanya pada gambar disamping!, Output EX-NOR akan berlogika 1 jika kedua inputnya sama (0 dan 0 atau 1 dan 1).
Tabel kebenaran EX-NOR GATE

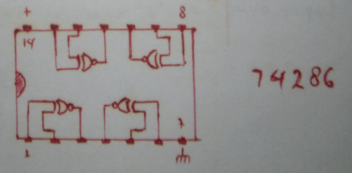

15. 74286

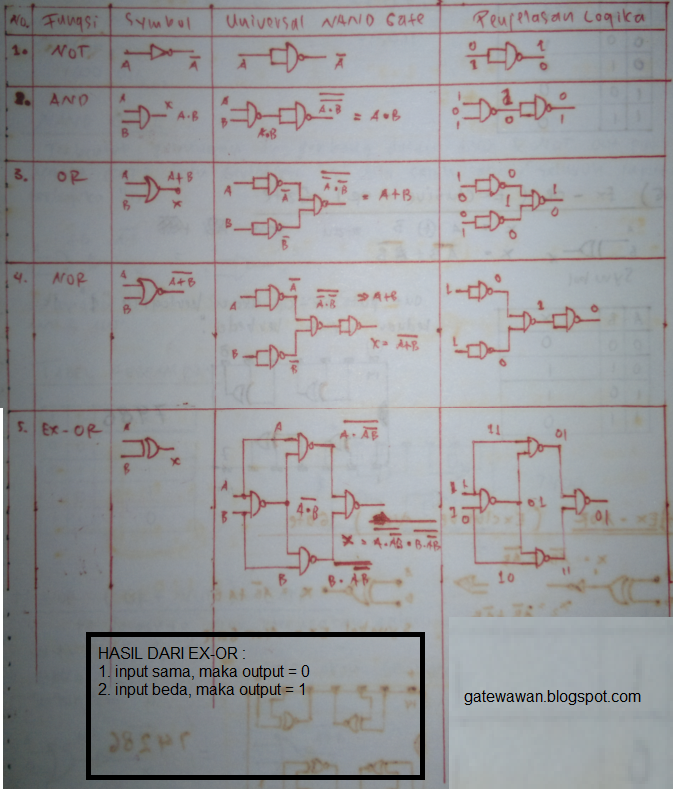

NOTE! - NAND GATE dan NOR GATE sebagai UNIVERSAL GATE, artinya kedua gate ini adalah bertipe sama tapi dapat difungsikan sebagai gate yang lain.
16. Tabel Kombinasi Gerbang Logika
