Pokok Bahasan:
- Menyatakan Fungsi Boolean Bentuk SOP & POS
- Konfersi Antar Bentuk Kanonik
- Bentuk Baku
- Teknik Minimasi Peta Karnaugh

1. Menyatakan Fungsi Boolean Bentuk SOP & POS
Untuk menyatakan fungsi boolean dalam bentuk SOP atau POS dapat dilakukan dengan:
- Melengkapi literalnya
- Membentuk minterm/maxterm dari tabel kebenarannya
Contoh:
Nyatakan fungsi Boolean f(x, y, z) = x + y’z dalam bentuk kanonik SOP dan POS !
Cara 1
f(x, y, z) = x + y'z
(a) SOP
x = x(y + y')
= xy + xy'
= xy (z + z') + xy'(z + z')
= xyz + xyz' + xy'z + xy'z'
y'z = y'z (x + x')
= xy'z + x'y'z
Jadi,
f(x, y, z) = x + y'z
= xyz + xyz' + xy'z + xy'z' + xy'z + x'y'z
= x'y'z + xy'z' + xy'z + xyz' + xyz
atau
f(x, y, z) = m1 + m4 + m5 + m6 + m7
= S (1,4,5,6,7)
(b) POS
f(x, y, z) = x + y'z
= (x + y')(x + z)
(Hk Distributif)
x + y' = x + y' + zz'
= (x + y' + z)(x + y' + z')
x + z = x + z + yy'
= (x + y + z)(x + y' + z)
Jadi,
f(x,y,z) = (x +y'+ z) (x +y'+ z') (x + y + z) (x + y' + z)
= (x +y+ z) (x +y' + z) (x + y' + z')
atau
f(x, y, z) = M0M2M3
= Õ(0, 2, 3)
2. Konfersi Antar Bentuk Kanonik
Misalkan f(x, y, z) = S (1, 4, 5, 6, 7) dan f ' adalah fungsi komplemen dari f,
f '(x, y, z) = S (0, 2, 3) = m0+ m2 + m3
Dengan menggunakan hukum De Morgan, kita dapat memperoleh fungsi f dalam bentuk POS :
f '(x, y, z) = (f '(x, y, z))' = (m0 + m2 + m3)'
= m0' . m2' . m3'
= (x'y'z')' (x'y z')' (x'y z)'
= (x + y + z) (x + y' + z) (x + y' + z')
= M0 M2 M3
= Õ(0,2,3)
Jadi, f(x, y, z) = S (1, 4, 5, 6, 7) = Õ (0,2,3).
Kesimpulan: mj' = Mj
3. Bentuk Baku
Bentuk baku dari fungsi boolean tidak harus mengandung literal yang lengkap.
Contohnya;
f(x, y, z) = y' + xy + x'yz (bentuk baku SOP)
f(x, y, z) = x(y' + z)(x' + y + z') (bentuk baku POS)
Teknik Minimasi Peta Karnaugh
Teknik minimasi fungsi boolean dengan peta karnaugh:
- Menggabungkan kotak – kotak yang bersisian.
- Kotak-kotak yang bersebrangan dianggap sebagai kotak-kotak yang bersisian.

Peta Karnaugh 1
Bentuklah PERSEGI PANJANG sedemikian hingga mencakup sebanyak-banyaknya angka-1, Tapi jumlah angka-1 nya harus 2n, seperti 1, 2, 4, 8, 16, 32, dan seterusnya.

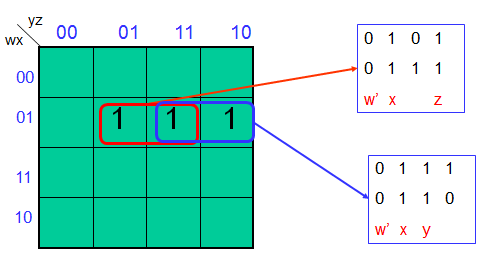

Peta Karnaugh 2

Peta Karnaugh 3

Peta Karnaugh 4
Contoh:
Tentukan bentuk sederhana dari fungsi boolean yang merepresentasikan tabel Kebenaran dalam bentuk SOP dan POS!


Bentuk Baku SOP: Kelompokkan 1 f(x,y,z) = x'z + xz'

Bentuk Baku POS: Kelompokkan 0 f(x,y,z) = (x+z)(x'+z')
