Dengan cara mengeluarkan logika 1 dan 0 melalui dua arah berlawanan. Sering dikenal dengan istilah ganjil-genap karena setiap port dengan kolektor ganjil ditampilkan bergantian dengan kolektor genap, atau sebaliknya, dan berjalan begitu seterusnya (looping). #Microcontroller #8051

Contoh Program Assembly Flip-Flop Ganjil-Genap
Source Code:
$MOD51 ; This includes 8051 definitions for the Metalink assembler
; Please insert your code here.
;---------------------------------------------------------------------------------
;
; Lampu flip-flop ganjil dan genap pada Port 0
; author: www.bundet.com
;---------------------------------------------------------------------------------
Org 0h
Mulai:
Mov P0,#10101010B ; LED P0.1, P0.3, P0.5 dan P0.7 menyala (=0AAh)
Acall Delay ; lakukan penundaan sesaat...
Mov P0,#01010101B ; LED P0.0, P0.2, P0.4 dan P0.6 menyala (=55h)
Acall Delay ; lakukan penundaan sesaat...
Sjmp Mulai ; ulangi lagi dari awal
;-subrutin DELAY-----------------------------------------------------------
;
; subrutin ini hanya sekedar melakukan penundaan sesaat dengan cara
; mengulangi proses (pengurangan isi register) hingga dicapai suatu
; kondisi tertentu
;
;--------------------------------------------------------------------------
DELAY: MOV R0,#1H ; Isi Register R0 dengan 1 (1x ulang)
DELAY1: MOV R1,#1H ; Isi Register R1 dengan 1 (15x ulang
DELAY2: MOV R2,#0 ; Isi register R2 dengan 0 (15x ulang)
DJNZ R2,$ ; R2=R2-1, jika R2 belum 0 ulangi lagi
DJNZ R1,DELAY2 ; R1=R1-1, jika R1 belum 0 ulangi DELAY2
DJNZ R0,DELAY1 ; R0=R0-1, jika R0 belum 0 ulangi DELAY1
RET ; Kembali ke pemanggil subrutin DELAY
END
Demo:
https://youtu.be/3hfIRZOddj8

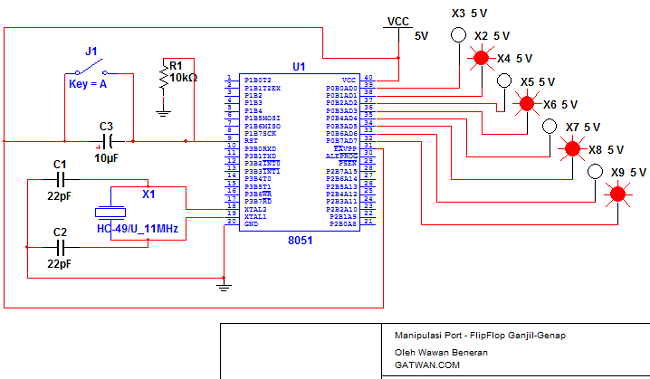

DOWNLOAD SCHEMATIC (117KB)
