Konfigurasi Cramping Kabel UTP RJ45

bundet

Kabel Ethernet RJ-45 yang bisa digunakan dalam LAN topologi jaringan komputer atau jenis jaringan komputer lainnya. RJ-45 memiliki 3 macam konfigurasi yang disesuaikan berdasarkan hubungan antar devicenya.

Cara Cramping Kabel UTP - RJ45

Step by Step Crimping Cable UTP (Unshielded Twisted Pair)

Menguji koneksi kabel
Menguji urutan kabel
Menguji kerapian isolator (masuk kedalam RJ45)
Menguji kerapian kabel (rata dalam RJ45)

Detail Teknis:

Kupas kedua ujung kabel UTP menggunakan crimp tools dengan panjang kurang lebih 1,5cm.
Urutkan warna kabel sesuai dengan rule yang ingin diterapkan.
Ratakan ujung kabel dengan cara memotongnya secara lurus dan bersamaan.
Masukan ujung kabel UTP ke RJ-45 secara hati-hati.
Lalu, Cramping connector RJ-45 menggunakan tang cramping sampai terdengan bunyi "klik."

Konfigurasi Warna Kabel

1. STRAIGHT

Jenis kabel ini digunakan untuk menghubungkan perangkat jaringan dengan berbagai tingkat hierarki. Contohnya, ketika kita menghubungkan PC dengan komputer dalam jaringan kantor melalui switch. Jenis kabel ini lebih umum digunakan dan relatif mudah dalam mengatur kabelnya saat instalasi konektor RJ-45.

2. CROSS

Jenis kabel ini digunakan untuk menghubungkan dua perangkat jaringan dengan tingkat hierarki seperti; hubungan antara PC ke PC, PC ke AP Radio, atau Router ke Router.

3. Perbedaan Metode STRAIGHT dan CROSS

| Types                                | Use                                                                                                                                                               | Examples                                                                                                                                 |
|--------------------------------------|-------------------------------------------------------------------------------------------------------------------------------------------------------------------|------------------------------------------------------------------------------------------------------------------------------------------|
| Straight Through                     | Connects differing Networking Components together.                                                                                                                | Computers to Routers, Modems, and other Peripherals. Connecting gaming console to router.                                                |
| Crossover                            | Connects Devices with the same interface together.                                                                                                                | Connecting Switches to Switches, Computers directly to another computer (peer-to-peer network) Hub to Hub, Access Point to Access Point. |
| Shielded STP (Shielded Twisted Pair) | Can be either Straight Through or Crossover. A foil is wrapped around the cables protecting it from Electromagnetic (EMI) and Radio Frequency Interference (RFI). | Used near Generators, Elevator Motor, and lighthing fixtures. Used near anything that may impede the cables signal.

bundet

Landasan Teori Pengkabelan

Tujuan:

Mahasiswa mampu memahami sistem pengkabelan untuk membangun jaringan berbasis kabel (LAN)
Mahasiswa mampu menggunakan crimping tool dan cable tester dengan baik dan benar
Mahasiswa mampu membuat pengkabelan mode straight
Mahasiswa mampu membuat pengkabelan mode cross

1. Kabel UTP

Adalah sebuah bentuk kabel yang dua konduktornyadigabungkan dengan tujuan untuk mengurangi ataumeniadakan gangguan elektromagnetik dari luar sepertiradiasi elektromagnetik dari kabel pasangan berbelit takterlindung (UTP cables), dan wicara silang (crosstalk) diantara pasangan kabel yang berdekatan.

Unshielded twisted-pair (disingkat UTP) adalah sebuah jenis kabeljaringan yang menggunakan bahan dasar mentega tembaga, yang tidakdilengkapi dengan shield internal. UTP merupakan jenis kabel yang palingumum yang sering digunakan di dalam jaringan lokal (LAN), karenamemang harganya yang rendah, fleksibel dan kinerja yang ditunjukkannyarelatif bagus. Dalam kabel UTP, terdapat insulasi satu lapis yang melindungikabel dari ketegangan fisik atau kerusakan tapi, tidak seperti kabel ShieldedTwisted-pair (STP), insulasi tersebut tidak melindungi kabel dari interferensi elektromagnetik.

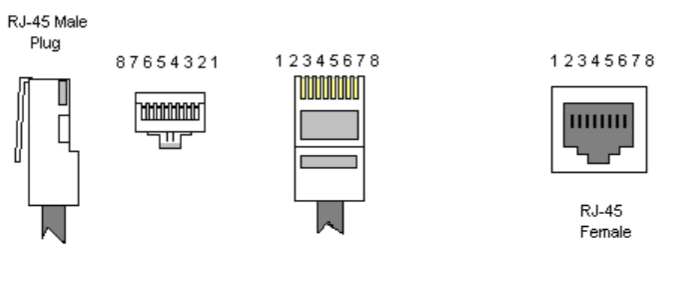

2. Konektor RJ 45

Adalah konektor yang terbuat dari mika, atau plastik semi kaca yang keras dan di dalamnyaterdapat 8 pin. Konektor ini digunakan untuk mengubungkan kabel dengan kartu jaringan.

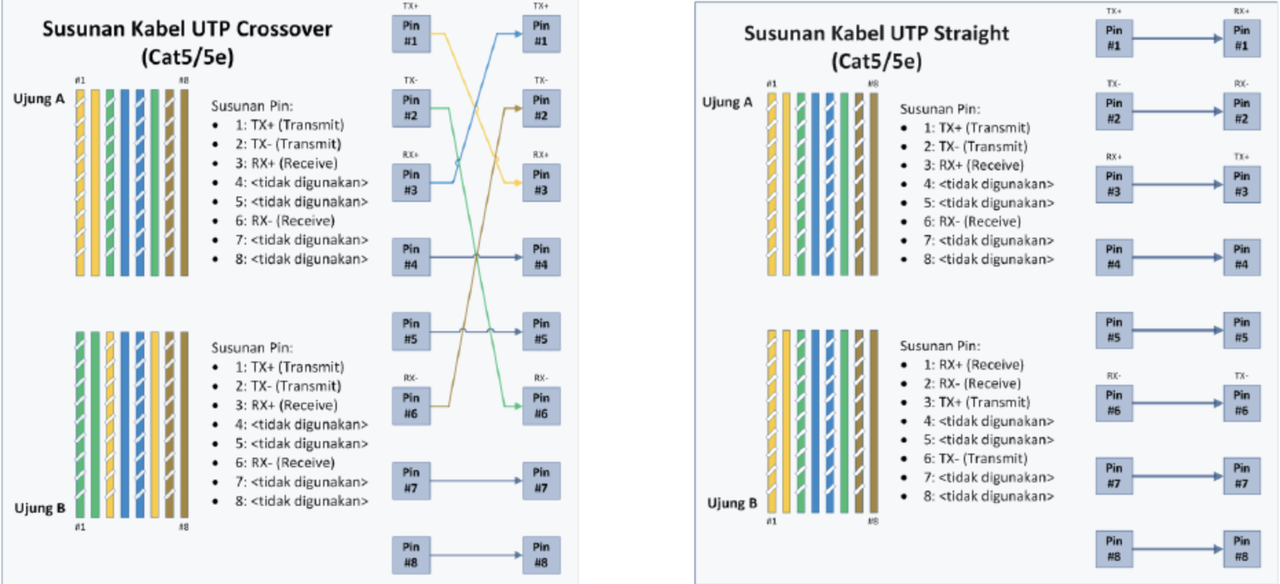

3. Perkabelan Mode Straight dan Mode Cross-Over

4. Testing

Untuk melakukan pengujian hasil crimping kabel bisa dilakukan denganmenggunakan LAN tester. Dengan alat ini bisa dilihat nyala lampu indikator sesuai denganurutan kabel.

Langkah Praktikum

a. Memperkenalkan konektor RJ-45 dan kabel UTP.
b. Memperkenalkan cara menggunakan criping tool

Cara memotong kabel
Cara mengupas Kabel
Menyusun kabel
Cara meng-crimping kabel

c. Membuat sambungan kabel Straight sesuai urutan
d. Membuat sambungan kabel Cross-over
e. Melakukan testing kabel menggunakan kabel tester

Referensi

http://id.wikipedia.org/wiki/Pasangan_berpilin dibuka tanggal 18 Februari 2014 jam 11:04:05Fastnetgama, 2013, Modul Jaringan Komputer, Fastnetgama Training Center, Yogyakarta.
