Yaitu ditentukan oleh indeks modulasi (mf) yang diperoleh dari persamaan fungsi Bassel Macam Pertama (First Bassel Function). Spektrum tersebut terdiri dari frekuensi pembawa (fc) dan frekuensi harmonisa-harmonisa (frekuensi jalur samping).
Bentuk dari frekuensi bassel model 1 dibuat dalam bentuk tabel fungsi bassel, dimana amplitudo pada spektrum frekuensi ditentukan oleh koefisien -- koefisien (Jn).
Masih menjadi bagian dari sinyal pembawa modulasi gelombang sinus tunggal, spektrum frekuensi yang dihasilkan dapat dihitung dengan menggunakan Fungsi Bassel dari jenis pertama, hal itu sebagai fungsi dari jumlah sidebands dan indeks modulasi. Sinyal pembawa dan sideband amplitudo diilustrasikan untuk mengetahui perbedaan indeks modulasi sinyal FM. Dalam prakteknya, nilai indeks modulasi, sinyal pembawa amplitudo menjadi nol, dan semua kekuatan sinyal ada di sidebands.

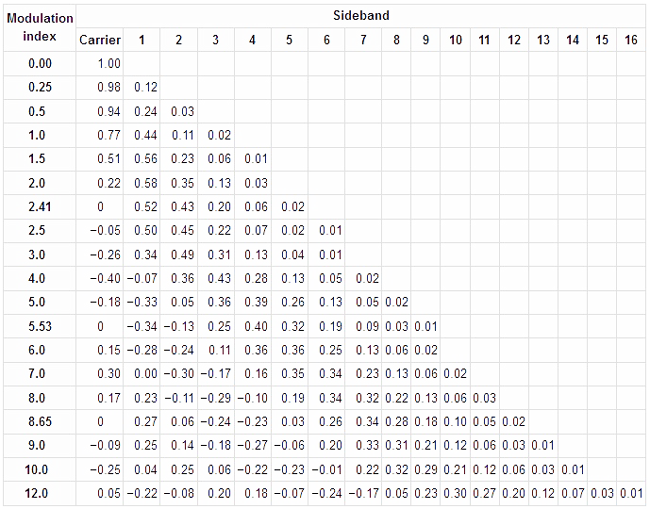

Tabel Fungsi Bassel

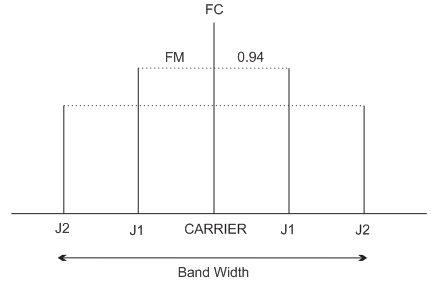

Spektrum Frekuensi
Contoh:
Suatu pembawa tanpa modulasi 10 watt di modulasi frekuensi oleh suatu signal sinousinda sehingga defiasi frekuensi maksimum4kHz jika frekuensi signal modulasi 2kHz. Maka tentukan!
- Indeks modulasinya (mf)
- Gambarkan spektrum frekuensinya
Jawab:
Jawaban Menentukan Spektrum
