Sebuah rangkaian logika dapat dibangun dari beberapa macam komponen elektronika, komponen yang dimaksud adalah IC Gerbang Logika, sehingga terbentuklah suatu rangkaian logika yang kompleks, nah dari kerumitan ini lah para mahasiswa dituntut untuk belajar bagaimanakah cara menyederhanakannya.
Tujuan
- Agar mahasiswa paham konsep penyusunan rangkaian digital kombinasional
- Agar mahasiswa mampu membuat rangkaian digital kombinasional
- Agar mahasiswa mampu menyederhanakan rangkaian digital kombinasional
Metode yang bisa digunakan adalah
- Metode Karnaugh Map (Peta Karnaugh), adalah metode penyederhanaan menggunakan diagram atau grafis dengan dasar teknik pengenalan pola. Peta Karnaugh berisi semua kemungkinan hasil dari rangkaian digital kombinasi.
- Metode Theorema Konsensus, adalah metode penyederhanaan dengan cara menghilangkan term atau "term konsensus". Dengan sepasang teorema yang variablenya muncul dalam satu term komplemen, lalu variabel tersebut muncul dalam term asli dan bersama-sama meninggalkan variabel yang dipilih dan komplemennya.
- Metode Aljabar Boelean, adalah metode penyederhanaan dengan cara mendefinisikan aturan-aturan yang digunakan untuk mengekspresikan kode bilangan biner, contoh "A OR B AND C" maka ditulis "A+BxC".
PRAKTIKUM - Standar Prosedur Operasi
- Siapkan peralatan dan bahan yang dibutuhkan.
- Mengimplementasikan skema rangkaian yang akan diuji ke dalam project board dan pastikan
- semua sambungan dan pengkabelan baik dan benar.
- Sambungkan adaptor ke stop kontak, kemudian cek keluaran dari adaptor tersebut.
- Berikan input dengan logika 0 dengan cara menyambungkan input ke ground dan 1 dengan cara
- menyambungkan input ke catu daya positif (+5v)
- Lakukan langkah 6 sesuai dengan kebutuhan tabel kebenaran.
- Amati perubahan LED dan catat hasilnya pada tabel hasil praktikum.
- Ulangi langkah 2 -- 6 pada rangkaian praktikum yang lain.
- Selesai.
PERCOBAAN 1



Video ini akan menjawab tabel kebenaran pada rangkaian diatas (percobaan 1)
https://youtu.be/Uc1chxcMfbs
Download Rangkaian Percobaan 1 (77.8KB)
PERCOBAAN 2



Video ini akan menjawab tabel kebenaran pada rangkaian diatas (percobaan 2)
https://youtu.be/ZmjLpYVG5tQ
Download Rangkaian Percobaan 2 (77.8KB)
Evaluasi & Kesimpulan
Percobaan 1

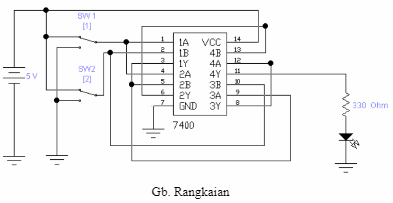

Berdasarkan percobaan pertama, output yang dihasilkan adalah sama/identik dengan tabel kebenaran pada rangkaian XOR, sehingga bisa disimpulkan bahwa rangkaian kombinasi gerbang NAND pada percobaan 1 merupakan persamaan dari gerbang XOR, dimana jika kedua input berlogika sama, maka outputnya akan berlogika 0, sebaliknya jika berbeda maka outputnya akan 1.
Percobaan 2

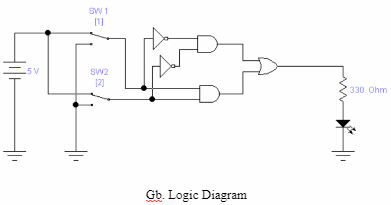

Berdasarkan percobaan kedua, output yang dihasilkan adalah sama/identik dengan tabel kebenaran pada rangkaian XNOR, sehingga bisa disimpulkan bahwa rangkaian kombinasi gerbang NOT, AND dan OR pada percobaan 2 merupakan persamaan dari gerbang XNOR, dimana jika kedua input berlogika sama, maka outputnya akan berlogika 1, sebaliknya jika berbeda maka outputnya akan 0.
Sumber & Referensi
Modul STMIK El Rahma Yogyakarta (Oleh: Eko Yunianto / Ecko Anto. Blog: https://penakuliah.wordpress.com)
Tools
Ni Multisim (Electronic Workbench)
