Pencacah adalah bentuk lain dari register yang keluarannya mempunyai pola dalam rentang bilangan biner tertentu. Gambar 4.30 menunjukkan konfigurasi pencacah modulo 8 dengan pola biner tiap langkah adalah: 000, 001, 010, 011, 100, 101, 110, 111 dan diulang lagi. Tiga flip-flop J-K ditempatkan dalam mode bergantian, dan setiap masukan detak dioperasikan AND dengan keluaran Q sebelumya, mengakibatkan frekuensi detak baru sebesar setengahnya. Detak ini akan memicu pada flip-flop berikutnya, demikian seterusnya. Hasilnya adalah setiap flip-flop Fi akan mengasilkan keluaran Qi dengan frekuensi frac12i. Jika pola Qi dengan i = 2 sampai dengan 0 disusun hasilnya adalah 000, 001, ... ,111.

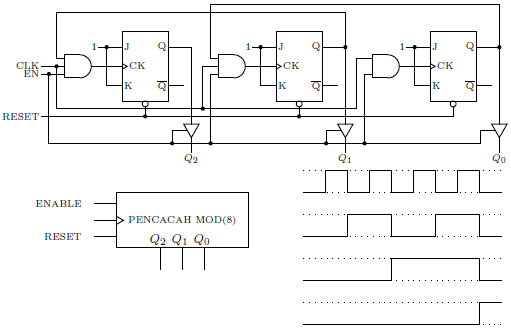

Gambar 4.30 Pencacah modulo 8
Dalam rangkaian tersebut juga ditambahkan jalur RESET tak sinkron, yang akan melakukan pengisian 000 pada pencacah, dan tidak tergantung pada keadaan, jalur detak, maupun jalur EN. Selain flip-flop pada LSB, keadaannya berubah karena keadaan flip-flop tetangganya, tidak sekedar karena detak. Rangkaian ini mirip dengan Gambar 4.18 tetapi lebih mudah diperluas menjadi ukuran yang lebih besar karena tinggal menghubungkan keluaran dari MSB unit ini ke masukan LSB unit berikutnya.
